基于ESXi的All in One主机部署笔记
前言
笔者在学校的网络布局有许多问题，比如H3C-R365路由器功能十分少且不支持OpenWrt之类的开源系统；笔者用作NAS的树莓派I/O性能较差（可能与系统盘是SD卡有关），在千兆局域网下上传速度最多只有30MB/s，会直接影响大文件写入和 Time Machine 备份的效率。基于以上需求，我打算部署一台All in One主机。

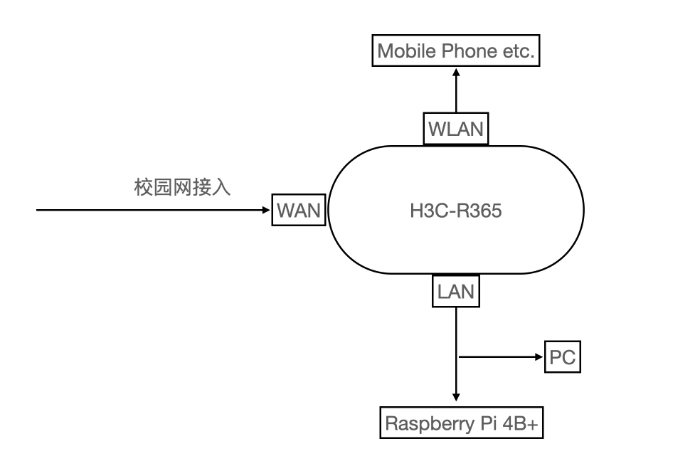

原先的布局图示
1.底层选择
All in One主机即在物理机运行虚拟机底层，然后创建多个虚拟机诸如OpenWrt，Openmediavault，ubuntu等操作系统实现不同服务，不同于别的分布式部署，这些系统都运行在同一台物理机上。采用All in One的优点有很多，比如能充分发挥一台服务器的性能，能搭建x86架构的Linux以解决M1 Mac的部分兼容性问题，易于管理等。缺点也十分明显：物理机出现故障会影响整个体系（All in Boom）。

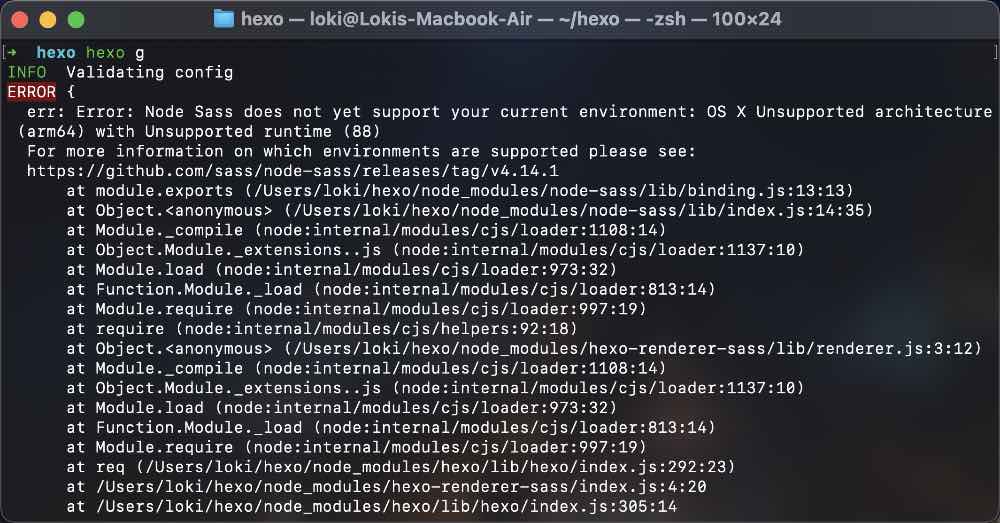

M1芯片的Mac在搭建博客的时候遇到了兼容性问题
当前市面上较为出名的虚拟机底层有Windows提供的HyperV，VMWare提供的ESXi以及开源的Proxmox VE。由于Windows Server系统的稳定性大大不如Linux系列，所以HyperV首先被排除。对比PVE，ESXi拥有操作简便，CPU虚拟化效率高等优点，但是后者硬件兼容性较差，仅原生支持一些服务器级别的硬件，经过多方面的考虑，笔者决定使用ESXi进行部署。
2.硬件准备
十分巧合的是，笔者最近获得了一台其他地方淘汰下来的一台H81-ITX主板的准系统，于是准备用这台机器来部署All in One，配置如下：
主板：SOYO-H81-ITX
CPU：Intel Celeron G1840 @2.8GHz
GPU：CPU集成显卡并预留留一条PCIe x16接口
内存：4GB DDR3
板载网卡：Realtek RTL8102E 100Mbps
电源：机箱内集成120W电源模块并附送60W电源适配器
SSD: Sandisk Z400s 128G
为了能运行更多的虚拟机，笔者直接给机器拓展了一条之前剩余的4G DDR3内存。
要想获得好的虚拟机性能少不了硬件直通，而H81主板所支持的1150针系列处理器中只有Core Gen4的部分处理器以及Xeon E3系列支持Intel VT-d^1，而其中支持超线程的CPU中，Xeon E3-1265L v3的功耗十分低（TDP=45W），查阅天梯图可知该处理器性能与E3-1230v2持平，且带有集成显卡，是个十分不错的选择，相比之下E3-1231 v3（没有集成显卡且功耗大）和i7-4790（功耗大且价格昂贵）就逊色多了，于是笔者从淘宝以380元购入了一颗E3-1265L v3散片，以替换性能羸弱的G1840并获得VT-d支持。

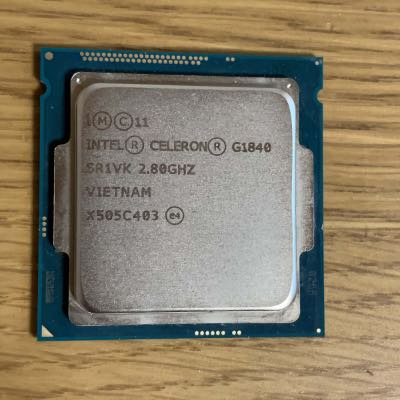

被替换下来的G1840
网卡在All in One里面十分重要，而板载网卡不仅带宽十分感人且第三方驱动仅支持到ESXi6.0，于是笔者从闲鱼以25元购入了一块HP-331FLR服务器网卡，这个网卡搭载了博通BCM5719芯片，拥有ESXi7.0的原生支持，最重要的是，它有4个网口！虽然HP的服务器网卡不能直接插在家用主板的PCIe口上，但是可以通过转接板转成家用的PCIe x8接口，于是又从闲鱼以20元购入了一块转接板。所幸之前选择了带有集成显卡的CPU，否则网卡将因为没有多余的PCIe接口而无法安装。
而给NAS的硬盘则选择了性价比极高的西数HC320 8TB企业盘,而这个硬盘功耗为12V0.9A,是之前西数紫盘的(12V0.45A)2倍,可能需要安装一个标准电源.
从计划的布局来看，网卡的四个网口中有三个会长期占用且数据量有一定的规模，于是给网卡增加一个散热风扇是十分有必要的，正好笔者淘汰了树莓派后多出了一个迷你风扇。而风扇接入的是5v0.2A的直流电，如果从主板散热器供电口（12V）分线给小风扇的话，小风扇噪音极大且容易过载，既然是5v供电，那应该可以从主板多余的USB针脚处借电，查阅USB针脚定义可知应该要把风扇接入到GND和VCC，接入后风扇正常转动，之后使用热熔胶将风扇固定在网卡芯片的导热板上。并且为了加固网卡和PCIe接口以避免插拔网线造成松动，笔者在网卡和PCIe的接口处也封上了热熔胶。

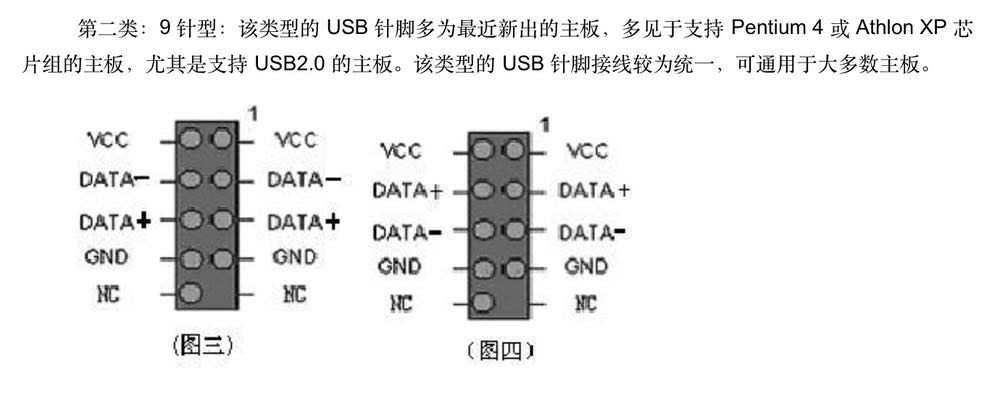

USB针脚定义

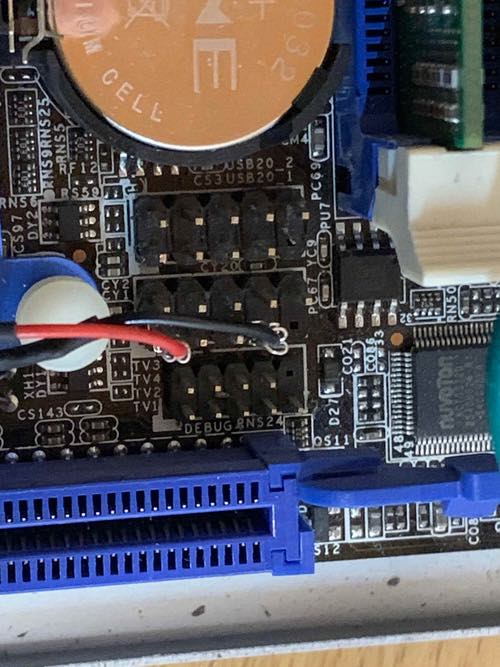

将风扇的正负极插在USB针脚上

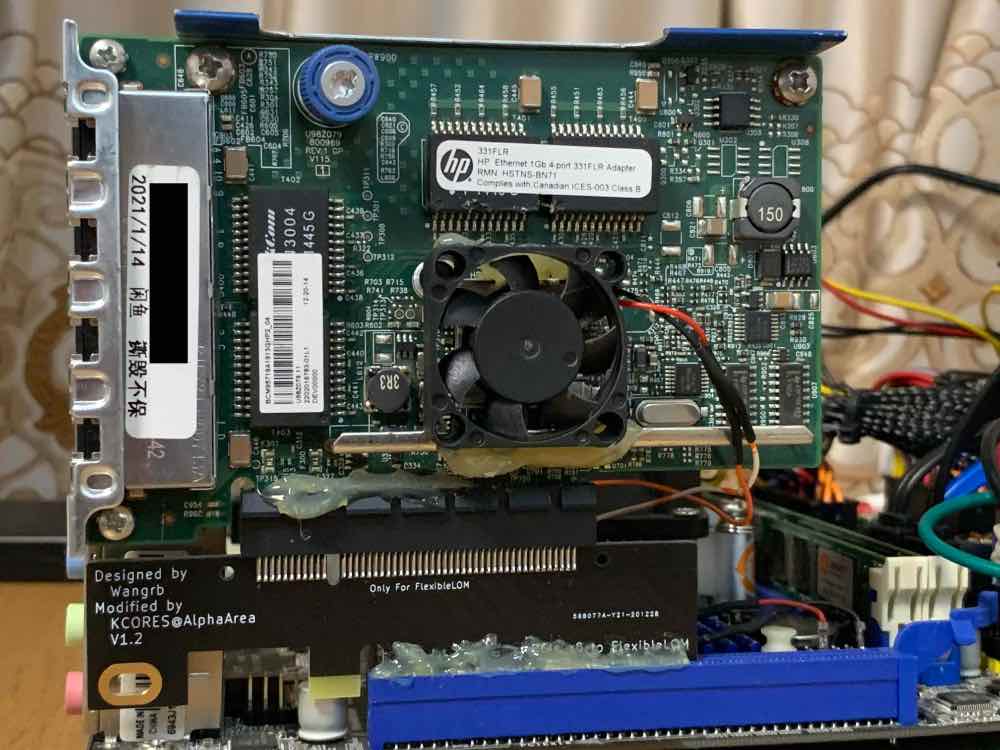

改造完成后的网卡全景图
于是，笔者现在获得了一台这样的设备，之后又从电脑城低价购入了一个ITX机箱，装上标准电源及主板硬盘后，组装完成，开始安装系统。
CPU: Intel Xeon E3-1265L v3 @2.5Ghz
GPU: CPU集成
RAM: 2*4GB DDR3
网卡: 4*BCM5719 1000Mbps
主板: SOYO-H81-ITX
HDD: WD-HC320 8T

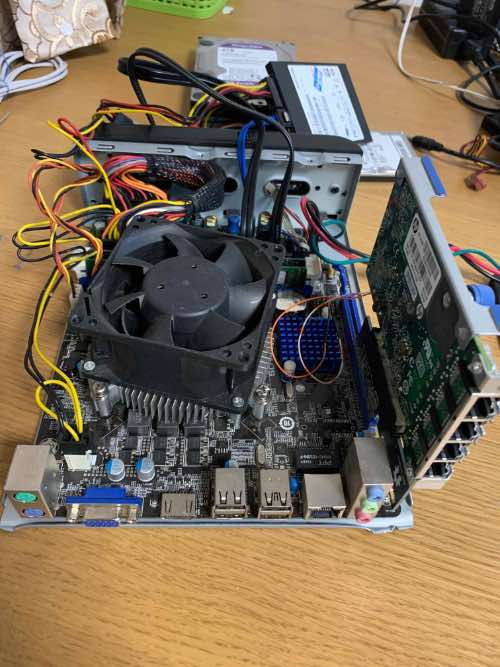

改造完成后的主机

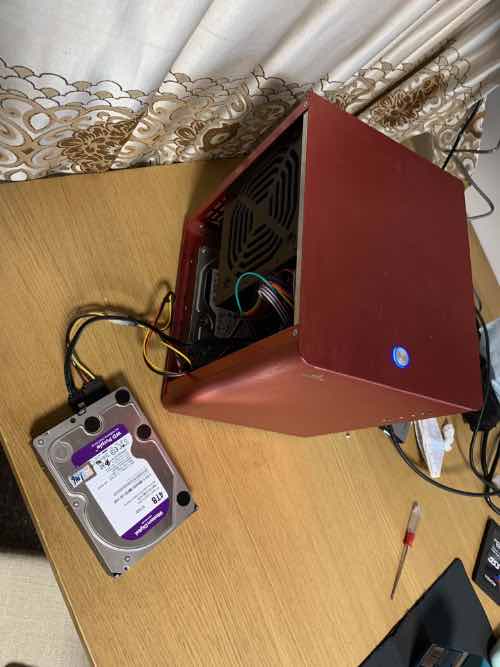

装入ITX机箱并从旧硬盘拷贝数据
3.系统安装
学校内网就有ESXi6.7 update2的镜像，下载十分方便，下载完成后写入到u盘，在服务器上用usb启动就能进入到ESXi安装页面。值得一提的是，如果平台不支持Intel VT-d，则需要在安装之前和进入系统之前选择命令行，输入noiommu，否则会在加载系统时的初始化IOV阶段卡住。

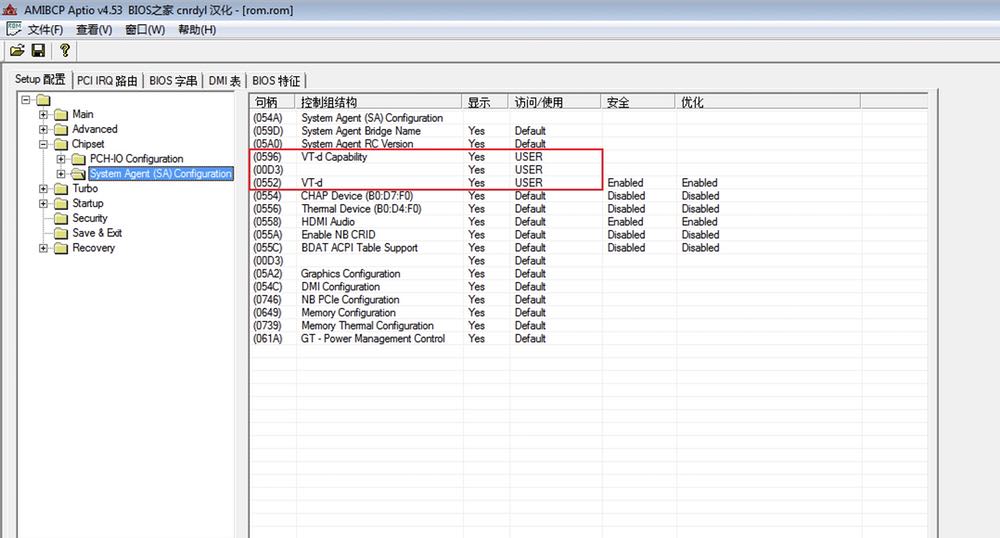

而梅捷的H81主板BIOS将VT-d选项隐藏起来了，为了确定主板是否能开启VT-d，笔者用aptio提取BIOS镜像，再通过AMIBCP读取BIOS文件，全局搜索VT-d选项，果不其然搜索到了，于是将该选项调整为对用户可见，修改完成后刷入BIOS并进入查看，发现VT-d选项默认开启，在确认使用E3-1265L v3时VT-d Capability 显示为Supported后，放心进入ESXi安装程序。
需要将选项及其父目录设置为USER才能对普通用户可见
后续安装非常顺利，无脑下一步即可。

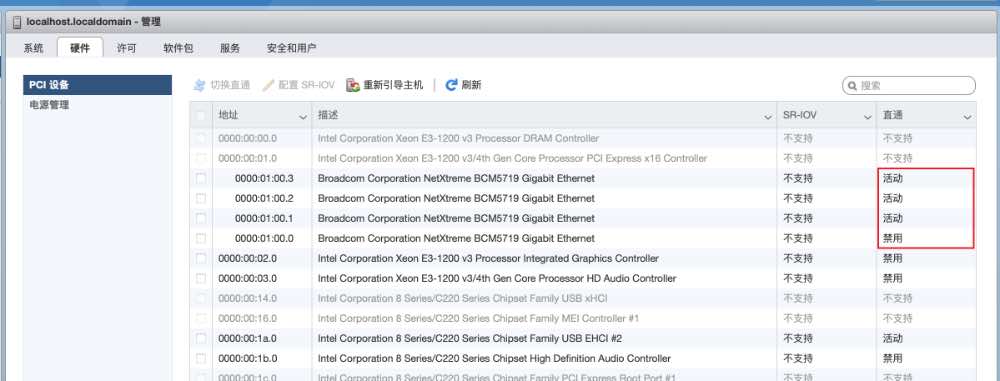

系统安装完成后,打开设置查看硬件状态,网卡已经是支持直通了,于是将非管理网口的网卡全部设置为直通状态.
4.应用部署
操作系统的选择
笔者曾经在树莓派上通过docker安装OpenWrt作旁路由，对OpenWrt比较熟悉，故选择Lean编译的OpenWrt x86作为软路由，这个版本集成了许多插件，UI也十分好看。
NAS的系统笔者没有选择大多数人选择的黑群晖，而选择了基于Debian10的openmediavault，这个系统功能简洁且能满足个人需求，且支持较多插件，不失为一个不错的选择。
除了上述两个核心功能，笔者还安装了Ubuntu Server 20.04 LTS，用来挂各种服务以及解决部分M1 Mac的兼容性问题。
网络部署
由于ESXi管理网口不能直通，故只直通了1个网口给OpenWrt做LAN，另外为了防止NAS数据量过大阻塞LAN口，笔者还直通了一个网口给Openmediavault以直接接入下游交换机，多余的一个网口直通给OpenWrt并且与WAN口桥接，必要时可以直接连接这个端口获得学校内网以172开头的IP地址。

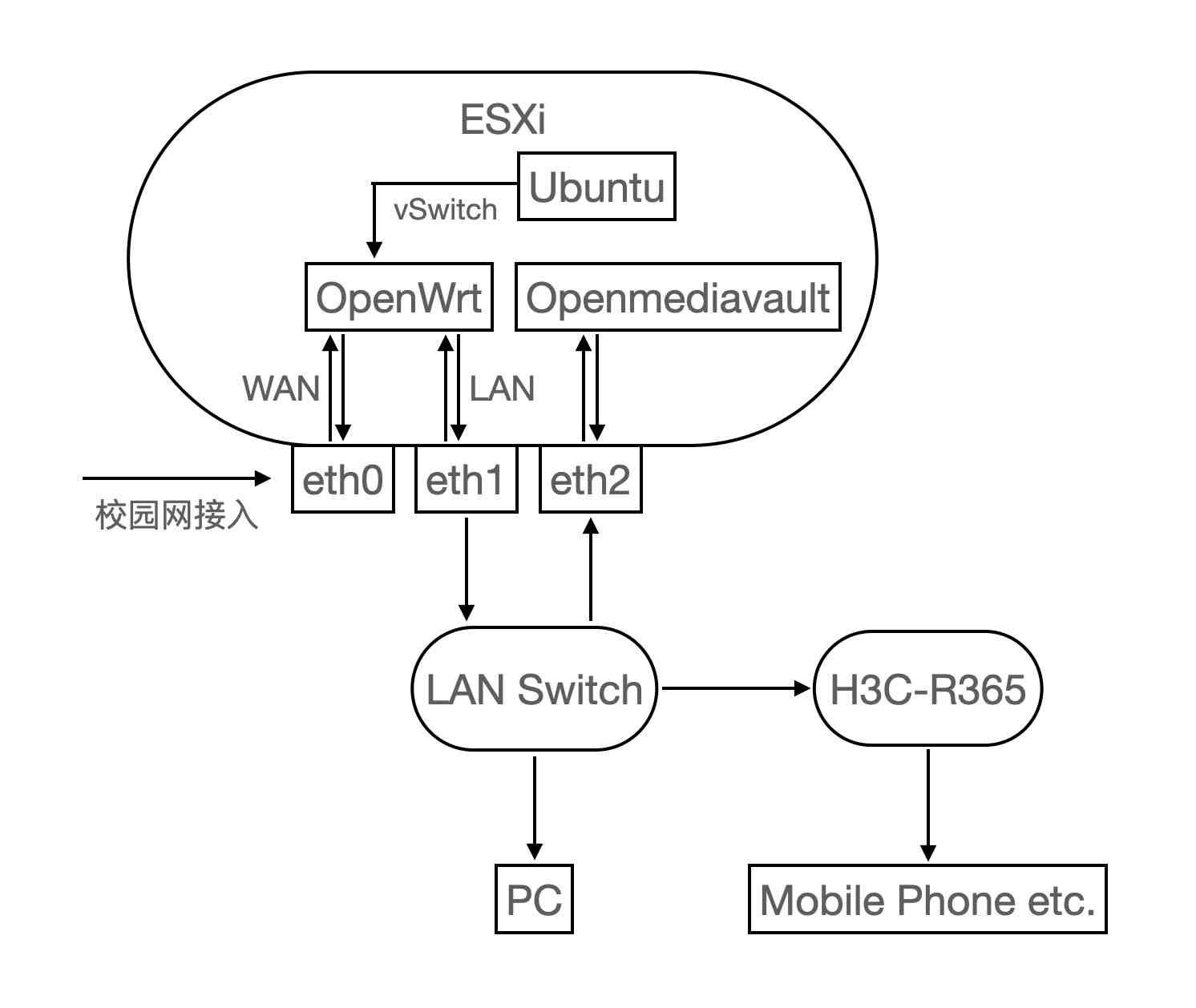

新布局图示
总结
经过测试，在仅运行OpenWrt和Openmediavault系统时，整机功耗为40W，而在ubuntu进行一些高占用的任务时，整机功耗会高达60W，使用Apple Watch测量噪音约为39db，处于可接受的水平。从MacBook通过有线连接局域网并使用SMB访问NAS，速度大致接近千兆网络的带宽，可见此时的传输瓶颈为千兆网络而非硬盘，得益于openmediavault，NAS也能通过SMB作为macOS的Time Machine备份主机。至此，All in One主机已经部署完毕。

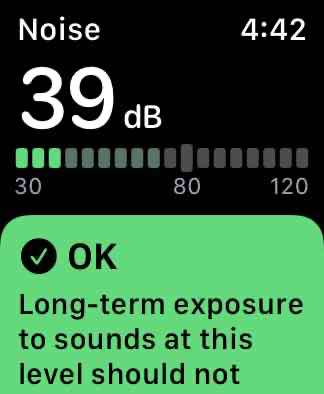

使用Apple Watch测量噪音
1. VT-d：定向IO虚拟化技术，是硬件直通到虚拟机的必要条件
