将 Dolby Vision Profile 7 转换为 Profile 8

关于 Dolby Vision

Dolby Vision 是一种 HDR 标准，能提供比 HDR10 更高的动态范围，高达 12bit 的色彩，动态元数据等等。Dolby Vision 内部本身又分为许多标准，比如流媒体广泛使用的 Profile 5，蓝光原盘中的 Profile 7，流媒体或 Apple 设备拍摄的 Profile 8。

Profile 7

Profile 7 是双层杜比视界，一般存在于蓝光原盘中，解析 Profile 7 需要播放机的SoC中存在相关授权，直接劝退了 infuse 等一众移动端播放器，解析不了 Profile 7 则只能按 HDR10 的标准解析，效果会有折扣。

Profile 7 中一般分为 BL，RPU，EL，

BL ：基础层，一个基本的视频，一个基本的“原料”。通常是一个YUV420 10bit HDR10视频，普通的设备播放【Dolby Vision】视频无法激活【Dolby Vision】，原因就是播放器只能读取到这个BL层。这也是为什么【Dolby Vision】兼容HDR10的原因，即在普通播放机上播放杜比视界的视频时，会以兼容模式HDR10输出。

RPU：杜比视界中必须要有的一个部分，通常里面包含着各类的“指导”数据，用于明确告知电视，如何转换颜色空间，HDR的动态映射（tone mapping）等等。用比喻的说法RPU是一个视频处理条例，明确写着BL层的视频应该如何渲染及显示。

EL：简单的理解这是一个扩展层。一个标准的杜比视界，会把YUV420 10bit 的BL层视频，合成YUV422 12bit 视频。这个EL层就是扩展数据，用于扩展BL的视频有效信息。 让最终成品有更多的色阶，更多的颜色，更大的对比度范围。

所以称为双层杜比视界。

我们可以使用 mediainfo 或 BDinfo 查看是否含有 DV Profile 7：

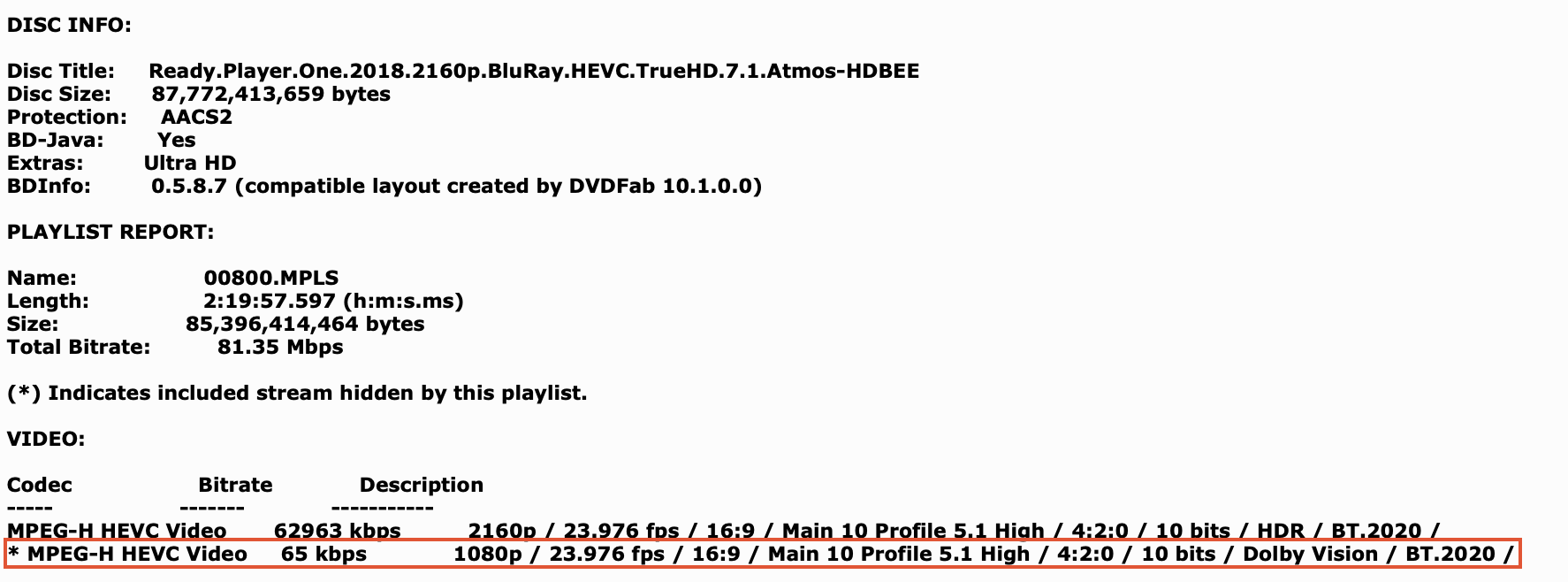

如上图红色框内则是含有 RPU+EL 的额外视频轨道，播放时会解析这条轨道并叠加到上面的 BL层，一般称为双轨双层。

比较新的原盘 REMUX 也会含有 DV Profile 7，我们用 mediainfo 查看：

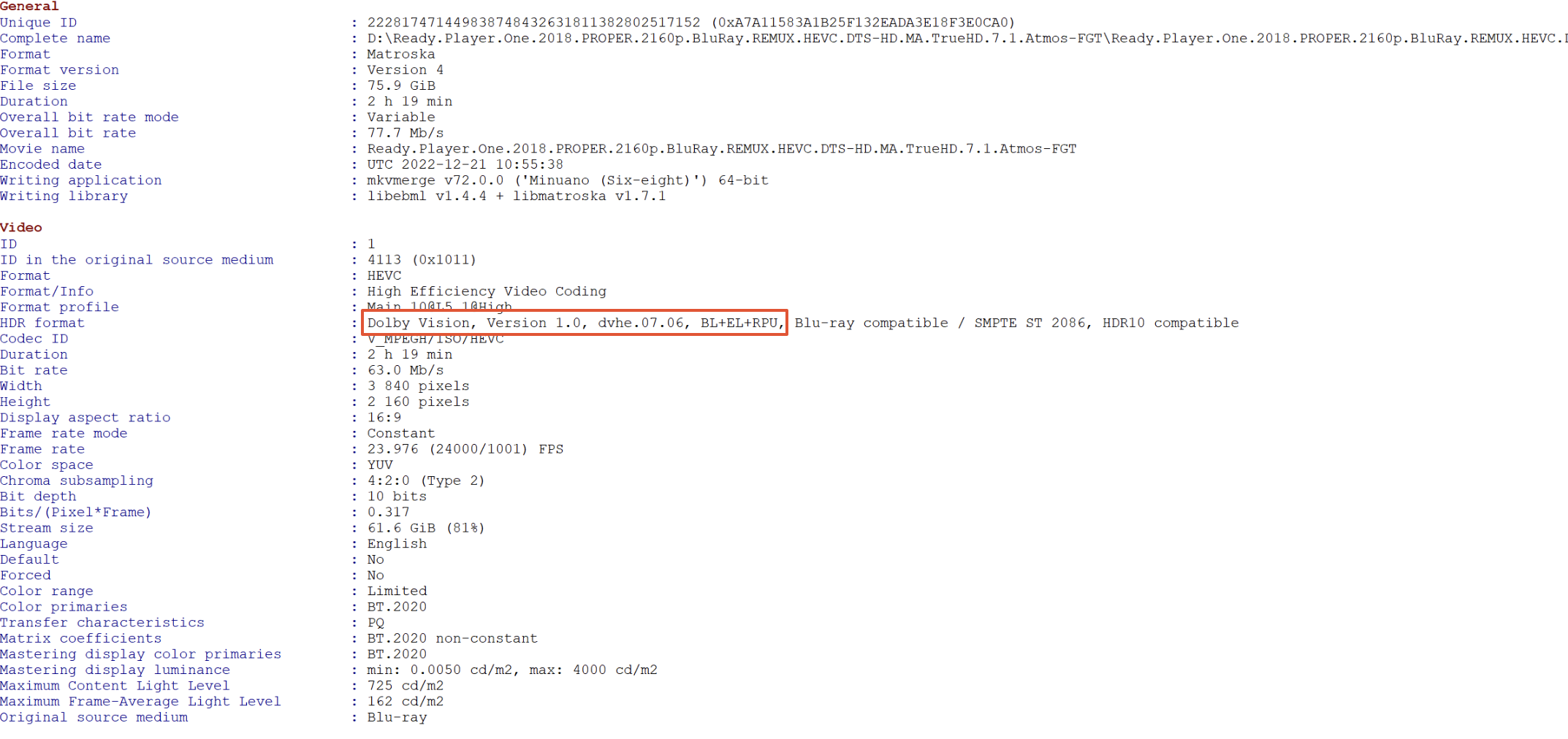

可以发现只有一条视频轨道，整合了 Profile 7 和 HDR 10 的信息，这种一般称为单轨双层。

Profile 5 和 Profile 8

Profile 5 和 Profile 8 都是单层杜比视界，就是 BL+RPU的组合，也称为Dolby Vision MEL - 迷你杜比视界层。这种杜比视界只有“指导”数据，大部分的内容是HDR的动态映射（tone mapping）的dynamic metadata。与原盘的双层杜比视界相比缺少了 12bit 的色彩数据，一般用于流媒体以及手机拍摄的杜比视界视频，虽然效果不如 Profile 7，但是却可以被 infuse 解析，效果也比一般的 HDR 10 要好。

将 Profile 7 转换为 Profile 8

为了能在便携设备观看杜比视界，转为 Profile 8 是首选，在不支持杜比视界的播放器上 Profile 5 会出现严重的偏色，而 Profile 8 则能以 HDR10 的格式播放。

dovi_tool 是一个开源的杜比视界编辑工具，可以提取，合并，转换杜比视界数据。

如果目标文件为蓝光原盘，则用 tsMuxer 解压出两条视频轨道，分别为 BL 和 EL，得到两个 hevc文件后使用 dovi_tool 合并并转换为 Profile 8:

dovi_tool -m 2 mux --bl BL.hevc --el EL.hevc --discard

这样会得到一个 BL_RPU.hevc，这个文件已经包含了原本的 BL 层以及 Profile 8 的 RPU

如果目标文件为包含杜比视界的原盘 REMUX，则用 mkvextra 解压出视频轨道，并用 dovi_tool 转换：

dovi_tool -m 2 convert --discard file.hevc

这样也会得到一个 BL_RPU.hevc , 和上面得到的一样，接着再用 mkvtoolnix 将 BL_RPU.hevc 封装进 mkv，此时可以对该 mkv 添加音轨以及字幕。

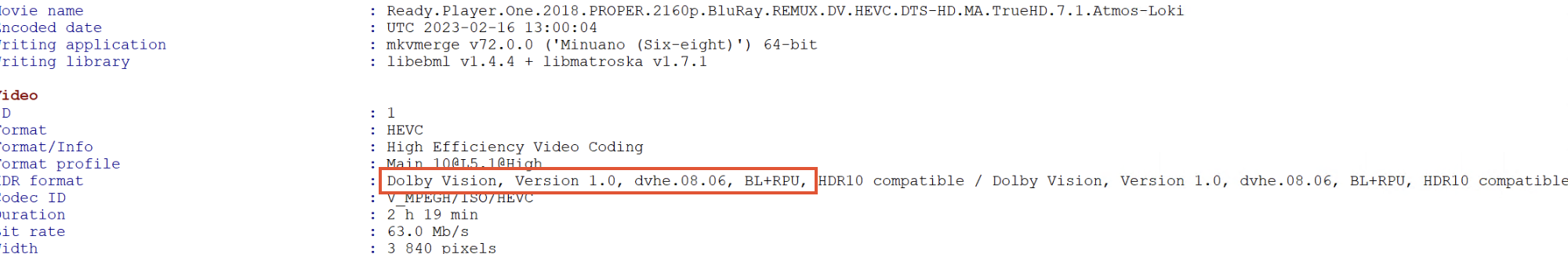

如果mediainfo不显示DV

受限于一些原盘的DV格式，需要修改一下mkv头才能正常识别DV，此时的 mkv 要在标题增加 37 个下划线，再用一个脚本修复一下，输出 mkv 后，用脚本处理：

from bitstring import BitArray
from collections import OrderedDict
import sys

class Crc32Base(object):
	def __init__(self):
		super(Crc32Base, self).__init__()
		self.REFLECT_BIT_ORDER_TABLE = (
			0x00, 0x80, 0x40, 0xC0, 0x20, 0xA0, 0x60, 0xE0,
			0x10, 0x90, 0x50, 0xD0, 0x30, 0xB0, 0x70, 0xF0,
			0x08, 0x88, 0x48, 0xC8, 0x28, 0xA8, 0x68, 0xE8,
			0x18, 0x98, 0x58, 0xD8, 0x38, 0xB8, 0x78, 0xF8,
			0x04, 0x84, 0x44, 0xC4, 0x24, 0xA4, 0x64, 0xE4,
			0x14, 0x94, 0x54, 0xD4, 0x34, 0xB4, 0x74, 0xF4,
			0x0C, 0x8C, 0x4C, 0xCC, 0x2C, 0xAC, 0x6C, 0xEC,
			0x1C, 0x9C, 0x5C, 0xDC, 0x3C, 0xBC, 0x7C, 0xFC,
			0x02, 0x82, 0x42, 0xC2, 0x22, 0xA2, 0x62, 0xE2,
			0x12, 0x92, 0x52, 0xD2, 0x32, 0xB2, 0x72, 0xF2,
			0x0A, 0x8A, 0x4A, 0xCA, 0x2A, 0xAA, 0x6A, 0xEA,
			0x1A, 0x9A, 0x5A, 0xDA, 0x3A, 0xBA, 0x7A, 0xFA,
			0x06, 0x86, 0x46, 0xC6, 0x26, 0xA6, 0x66, 0xE6,
			0x16, 0x96, 0x56, 0xD6, 0x36, 0xB6, 0x76, 0xF6,
			0x0E, 0x8E, 0x4E, 0xCE, 0x2E, 0xAE, 0x6E, 0xEE,
			0x1E, 0x9E, 0x5E, 0xDE, 0x3E, 0xBE, 0x7E, 0xFE,
			0x01, 0x81, 0x41, 0xC1, 0x21, 0xA1, 0x61, 0xE1,
			0x11, 0x91, 0x51, 0xD1, 0x31, 0xB1, 0x71, 0xF1,
			0x09, 0x89, 0x49, 0xC9, 0x29, 0xA9, 0x69, 0xE9,
			0x19, 0x99, 0x59, 0xD9, 0x39, 0xB9, 0x79, 0xF9,
			0x05, 0x85, 0x45, 0xC5, 0x25, 0xA5, 0x65, 0xE5,
			0x15, 0x95, 0x55, 0xD5, 0x35, 0xB5, 0x75, 0xF5,
			0x0D, 0x8D, 0x4D, 0xCD, 0x2D, 0xAD, 0x6D, 0xED,
			0x1D, 0x9D, 0x5D, 0xDD, 0x3D, 0xBD, 0x7D, 0xFD,
			0x03, 0x83, 0x43, 0xC3, 0x23, 0xA3, 0x63, 0xE3,
			0x13, 0x93, 0x53, 0xD3, 0x33, 0xB3, 0x73, 0xF3,
			0x0B, 0x8B, 0x4B, 0xCB, 0x2B, 0xAB, 0x6B, 0xEB,
			0x1B, 0x9B, 0x5B, 0xDB, 0x3B, 0xBB, 0x7B, 0xFB,
			0x07, 0x87, 0x47, 0xC7, 0x27, 0xA7, 0x67, 0xE7,
			0x17, 0x97, 0x57, 0xD7, 0x37, 0xB7, 0x77, 0xF7,
			0x0F, 0x8F, 0x4F, 0xCF, 0x2F, 0xAF, 0x6F, 0xEF,
			0x1F, 0x9F, 0x5F, 0xDF, 0x3F, 0xBF, 0x7F, 0xFF,
		)
		self._width = 0
		self._poly = 0x00
		self._initvalue = 0x00
		self._reflect_input = False
		self._reflect_output = False
		self._xor_output = 0x00

	def reflectbitorder(self, width, value):
		binstr = ("0" * width + bin(value)[2:])[-width:]
		return int(binstr[::-1], 2)

	def calc(self, data):
		crc = self._initvalue

		for byte in data:
			if self._reflect_input:
				byte = self.REFLECT_BIT_ORDER_TABLE[byte]
			crc ^= (byte << 24)
			for i in range(0, 8):
				if crc & 0x80000000:
					crc = (crc << 1) ^ self._poly
				else:
					crc = (crc << 1)
			crc &= 0xFFFFFFFF
		if self._reflect_output:
			crc = self.reflectbitorder(self._width, crc)
		crc ^= self._xor_output
		return crc


class Crc32Mpeg2(Crc32Base):
	def __init__(self):
		super(Crc32Mpeg2, self).__init__()
		self._width = 32
		self._poly = 0x04C11DB7
		self._initvalue = 0xFFFFFFFF
		self._reflect_input = False
		self._reflect_output = False
		self._xor_output = 0x00000000


class Crc32(Crc32Base):
	def __init__(self):
		super(Crc32, self).__init__()
		self._width = 32
		self._poly = 0x04C11DB7
		self._initvalue = 0xFFFFFFFF
		self._reflect_input = True
		self._reflect_output = True
		self._xor_output = 0xFFFFFFFF


class MKV_Patcher(object):
	def __init__(self,mkv_data):
		super(MKV_Patcher, self).__init__()
		self.mkv_data = mkv_data
		self.elements = OrderedDict([
			("SEEK_HEAD",BitArray("0x114D9B74")),
			# ("SEEK_HEAD_CRC",BitArray("0xBF")),
			("SEEK_POSITION",BitArray("0x53AC")),
			("VOID",BitArray("0xEC")),
			("INFO",BitArray("0x1549A966")),
			# ("INFO_CRC",BitArray("0xBF")),
			("TITLE",BitArray("0x7BA9")),
			# ("MUXING_APP",BitArray("0x4D80")),
			# ("WRITING_APP",BitArray("0x5741")),
			("TRACKS",BitArray("0x1654AE6B")),
			# ("TRACKS_CRC",BitArray("0xBF")),
			("TRACK_ENTRY",BitArray("0xAE")),
			("TRACK_NUMBER",BitArray("0xD7")),
		])
		self.parsed_elements = OrderedDict()
		self.buffer_pos = 0

	def get_len_mark(self, length):
		return BitArray(uint=1 << (8 - int(length / 8)),length=8)

	def var_int_len(self, first_byte):
		for i in range(8, 64 + 8):
			if (self.get_len_mark(i) & first_byte[:8]):
				return i
		return 0

	def read_variable_size_int(self):
		pos = self.buffer_pos
		length = self.var_int_len(self.mkv_data[pos:pos + 8])
		parsedValue = BitArray(uint=(self.mkv_data[pos:pos + 8] & (~self.get_len_mark(length))).uint,length=length)
		for i in range(8,length,8):
			parsedValue = (parsedValue << 8) | BitArray(uint=self.mkv_data[pos + i: pos + i + 8].uint,length=length)
		return dict(value=parsedValue.uint * 8,octet_length=length)

	def generate_variable_size_int(self, el,uint_value, length):
		new_data = BitArray(uint=int(uint_value / 8), length=length)
		lenMark = BitArray(uint=self.get_len_mark(length).uint, length=length) << length - 8
		return new_data | lenMark

	def init_elements(self):
		counter = 0
		for element in self.elements.keys():
			stop = False
			while not stop:
				el_property = dict()
				el_property["id"] = self.elements[element]
				offset = self.mkv_data.find(el_property["id"],start=self.buffer_pos,bytealigned=True)
				if offset:
					el_property["offset"] = offset[0]
					self.buffer_pos = offset[0] + el_property["id"].len
					el_property["size"] = self.read_variable_size_int()
					if "SEEK_POSITION" in element:
						parsed_element = "{}_{}".format(element,counter)
						counter += 1
						stop = False
					else:
						parsed_element = element
						stop = True
					self.parsed_elements[parsed_element] = el_property
				else:
					stop = True

	def get_element_properties(self,el):
		el_property = self.parsed_elements[el]
		el_size = el_property["size"]["value"]
		el_octet_length = el_property["size"]["octet_length"]
		el_size_pos = el_property["offset"] + el_property["id"].len
		el_data_pos = el_size_pos + el_octet_length
		return (el_size,el_octet_length,el_size_pos,el_data_pos)

	def patch_elements(self,injected_data_length):
		crc32 = Crc32()
		elements = [x for x in self.parsed_elements.keys() if "SEEK_POSITION" in x]
		# elements += ["TRACK_ENTRY","TRACKS","TRACKS_CRC","INFO","TITLE","INFO_CRC","SEEK_HEAD_CRC"]  # FFMPEG
		elements += ["TRACK_ENTRY","TRACKS","INFO","TITLE"]  # MKVTOOLNIX
		for el in elements:
			new_size = None
			size,octet_length,size_pos,data_pos = self.get_element_properties(el)
			if el == "TITLE":
				new_size = size - injected_data_length
				del self.mkv_data[data_pos + size - injected_data_length:data_pos + size]
			elif el == "INFO":
				new_size = size - injected_data_length
			elif "SEEK_POSITION" in el:
				offset = size_pos - self.parsed_elements[el]["id"].len
				seek_id = self.mkv_data[offset - 32:offset]
				if seek_id == self.elements["TRACKS"]:
					old_data = self.mkv_data[data_pos:data_pos + size]
					new_data = BitArray(uint=int(old_data.uint - (injected_data_length / 8)), length=old_data.len)
					self.mkv_data.overwrite(new_data, data_pos)
			elif "CRC" in el:
				parent_element = el.replace("_CRC","")
				parent_size,_,_,parent_data_pos = self.get_element_properties(parent_element)
				if "TRACKS" in parent_element:
					parent_size += injected_data_length
				if "INFO" in parent_element:
					parent_size -= injected_data_length
				parent_data = self.mkv_data[parent_data_pos + 48:parent_data_pos + parent_size]
				crc = BitArray(uintle=crc32.calc(bytearray(parent_data.bytes)),length=32)
				self.mkv_data.overwrite(crc, data_pos)
			else:
				new_size = size + injected_data_length

			if new_size is not None:
				new_variable_size = self.generate_variable_size_int(el,new_size,octet_length)
				self.mkv_data.overwrite(new_variable_size, size_pos)

	def inject_dolby_vision(self,dv_data):
		self.init_elements()
		size,_,_,data_pos = self.get_element_properties("TRACK_NUMBER")
		inject_pos = data_pos + size
		self.mkv_data.insert(dv_data, inject_pos)
		self.patch_elements(dv_data.len)
		return self.mkv_data


if __name__ == '__main__':

	in_file = sys.argv[1]
	dolby_vision_data = BitArray("0x41E4A241E7846476764341ED98010010351000000000000000000000000000000000000000")

	with open(in_file, 'r+b') as f:
		mkv_data = BitArray(bytes=f.read(1024 * 20))
		mkv_patcher = MKV_Patcher(mkv_data)
		patched_data = mkv_patcher.inject_dolby_vision(dolby_vision_data)
		f.seek(0)
		f.write(patched_data.bytes)
	print("\nFile patched correctly ... at least I hope so :)")

修复完成后 mkv 的标题应该是被去除了，此时可以对该 mkv 添加音轨以及字幕。

结果

最终我们可以得到一个 包含 DV Profile 8 的原盘 REMUX，用 mediafinfo 可以看到：

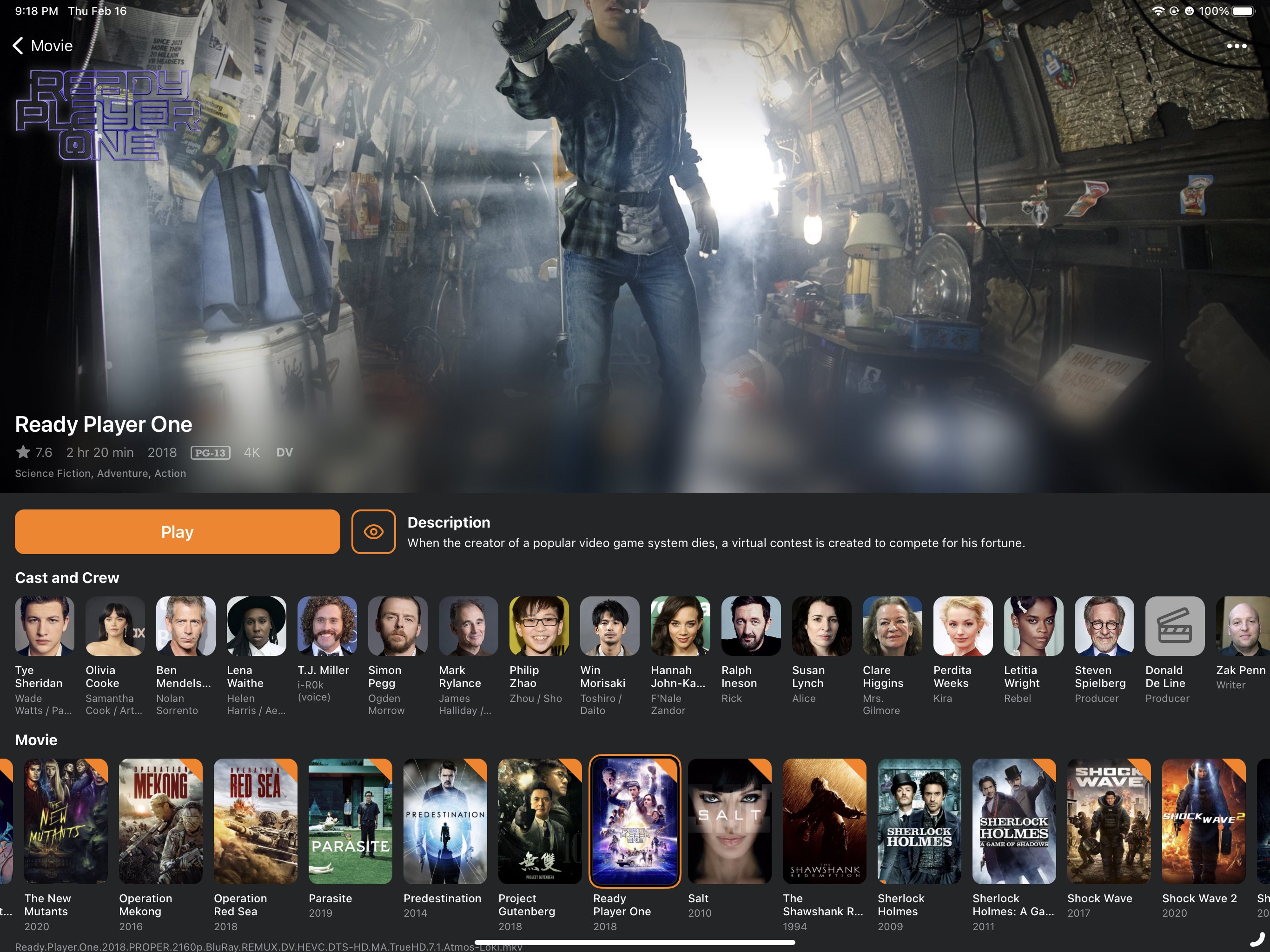

在 infuse 中顺利点亮 DV：

这里讨论的是制作包含杜比视界的原盘 REMUX，如果需要压制视频，猜测需要提取RPU.bin，压制完成后再进行合并。

一个将原盘 remux 自动化处理的脚本：

#!/bin/bash

if [ "$#" -ne 1 ]; then
    echo "Usage: \$0 <fileA>"
    exit 1
fi

fileA="$1"

video_tracks=$(mkvmerge --identify "$fileA" | grep 'video' | wc -l)

if [ "$video_tracks" -eq 1 ]; then
    mkvextract tracks "$fileA" 0:BLEL.hevc
    dovi_tool -m 2 convert --discard BLEL.hevc && rm BLEL.hevc
elif [ "$video_tracks" -eq 2 ]; then
    mkvextract tracks "$fileA" 0:BL.hevc 1:EL.hevc
    dovi_tool -m 2 mux --discard --bl BL.hevc --el EL.hevc && rm BL.hevc EL.hevc
else
    echo "Unsupported number of video tracks: $video_tracks"
    exit 2
fi
